KVARTSKRISTALLENHET
HC-49S/4PD

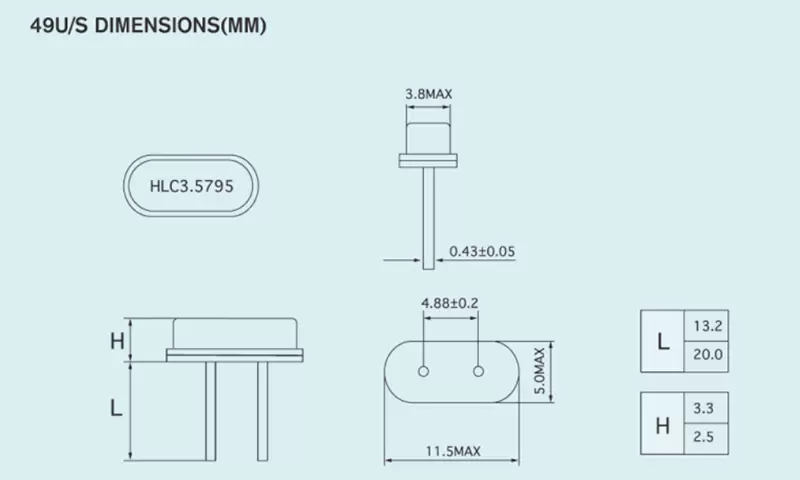

KVARTSKRISTALLENHET HC-49U/S
| TYP | HC-49U/S |
| Frekvensområde | 3,5 MHz ~ 125 MHz |
| Kristallslipning | AT;BT |
| Frekvenstolerans (vid 25 °C) | ±5 ppm ~ ±30 ppm |
| Frekvens Temperaturegenskaper | "AT: ±2,5 ppm (0 ℃ - 50 ℃); +5 ppm (-10 ℃ - 60 ℃); +10 ppm (-20 ℃ - 70 ℃); +30 ppm (-40 ℃ - 85 °C)" BT: ±100 ppm (-20 °C - 70 °C); |
| Lagringstid.Intervall | -40℃~+85℃ |
| Ekvivalent serieresistans (ESR) | Se tabell |
| Lastkapacitans (CL) | 4pf~∞ |
| Shuntkapacitans (Co) | <5pf |
| Isoleringsmotstånd | >500MΩ Vid 100V DC |
| Drivnivå | 1μw ~100μw |
| Åldrande (år) | ±3 ppm (år) |
FREKVENSER VS. EKVIVALENT SERIERESISTANS
| Frekvens (MHz) | Läge | ESR(Ω) |
| 3 500 ≤ f < 4 000 | AT/FOND | 150~100 |
| 4 000 ≤ f < 6 000 | AT/FOND | 100~60 |
| 6 000 ≤ f < 10 000 | AT/FOND | 60~50 |
| 10 000≤f<15 000 | AT/FOND | 50~30 |
| 15 000≤f<35 000 | AT/FOND | ≤ 25 |
| 21 000 ≤f<40 000 | BT/FONDS | ≤ 40 |
| 25 000 ≤f<100 000 | 3:e övertonen | 80~60 |
| Utöver parametrarna som anges i tabellen kan den utformas efter kundens behov | ||
