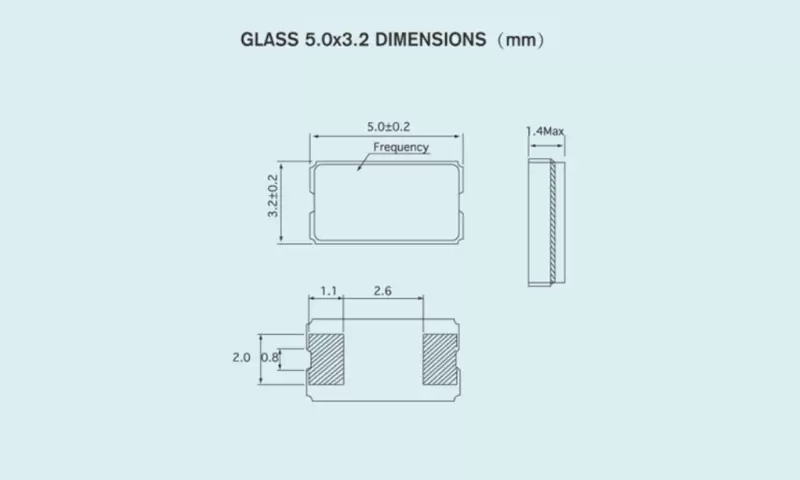

KVARTSKRISTALLENHET GLAS 5,0x3,2

TYP	GLAS 5,0X3,2
Frekvensområde	8MHz~60MHz
Kristallslipning och läge	AT/FOND
Frekvenstolerans (vid 25 °C)	±5 ppm ~ ± 30 ppm, eller specificera
Frekvens Temperaturegenskaper	±10 ppm (-20℃-70℃); ±30 ppm (-40℃-85℃);
Driftstemperaturområde	-40℃~+125℃
Lagringstid.Intervall	-55℃~+125℃
Ekvivalent serieresistans (ESR)	Se tabell
Lastkapacitans (CL)	6pf~∞
Shuntkapacitans (Co)	<5pf
Isoleringsmotstånd	>500MΩ Vid DC 200V
Drivnivå	10 μw ~ 300 μw
Åldrande (år)	±3 ppm (år)

FREKVENSER VS. EKVIVALENT SERIERESISTANS

Frekvens (MHz)	Läge	ESR(Ω) GLAS 5,0X3,2
6 000<f<20 000 <="" td="">	AT/FOND	≤ 200
20 000≤f<40 000	AT/FOND	≤ 150
40 000≤f<80 000	3:e övertonen	≤ 60
Utöver parametrarna som anges i tabellen kan den utformas efter kundens behov
