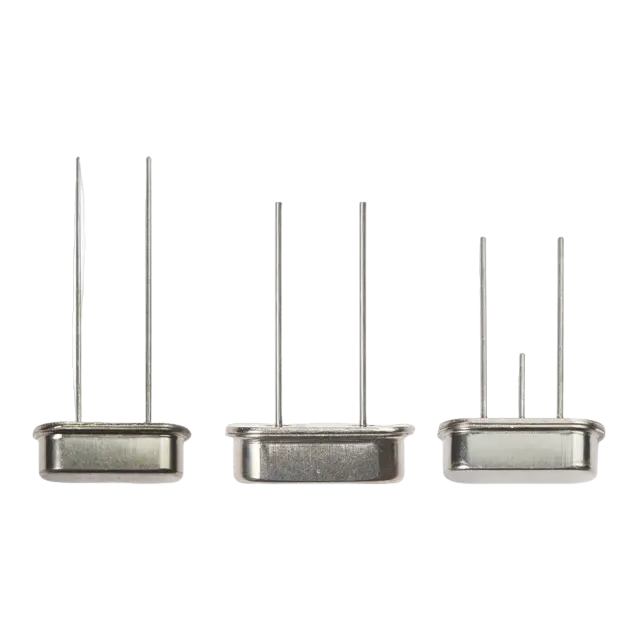

Kvartskristallresonator HC-49U/S
HC-49U/S
Kvartskristallresonator HC-49S/2PD HC-49S/2PD
TYP | HC-49S/2PD |
Frekvensområde | 3,5 MHz ~ 125 MHz |
Kristallskuren | PÅ; BT |
Frekvenstolerans (vid 25°C) | ±5 ppm ~ ±30 ppm |
Frekvens Temperaturegenskaper | AT: ±2,5 ppm (0°C - 50°C); ±5 ppm (-10°C - 60°C) BT:±100 ppm (-20°C-70°C); |
Lagring Time.Range | -40°C ~ ±85°C |
Equivalent Series Resistance (ESR) | Se tabell |
Lastkapacitans (CL) | 4pf ~ ∞ |
Shuntkapacitans (Co) | < 5pf |
Isolationsmotstånd | > 500MΩ Vid DC 100V |
Drive Level | 1μw ~ 100μw |
Åldrande (år) | ±3 ppm (år) |
Frekvenser kontra ekvivalent serieresistans
Frekvens (MHz) | Läge | ESR (Ω) |
3 500 ≤ f < 4 000 | AT/FOND | 150 ~ 100 |
4 000 ≤ f < 6 000 | AT/FOND | 100 ~ 60 |
6 000 ≤ f < 10 000 | AT/FOND | 60 ~ 50 |
10 000 ≤ f < 15 000 | AT/FOND | 50 ~ 30 |
15 000 ≤ f < 35 000 | AT/FOND | ≤ 25 |
21 000 ≤ f < 40 000 | AT/FOND | ≤ 40 |
25 000 ≤ f < 100 000 | 3:e övertonen | 80 ~ 60 |
Utöver parametrarna som anges i tabellen kan den utformas efter kundens behov. | ||
Kontakta säljare för andra specifikationer.
