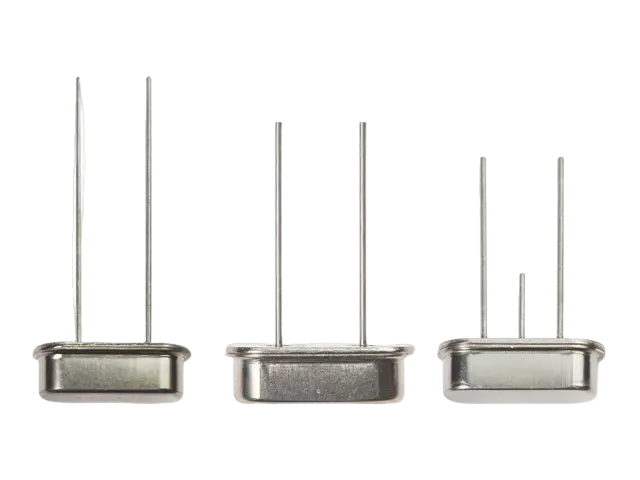

Name: Kvartskristallresonator HC-49U/S
Uploaded: 2026-06-05T17:31:34+08:00

Kvartskristallresonator HC-49U/S HC-49U/S

TYP	HC-49U/S
Frekvensområde	3,5MHz~125MHz
Kristallskuren	PÅ; BT
Frekvenstolerans (vid 25°C)	±5 ppm ~ ±30 ppm
Frekvens Temperaturegenskaper	AT: ±2,5 ppm (0°C - 50°C); ±5 ppm (-10°C - 60°C) ±10 ppm (-20°C - 70°C); ±30 ppm (-40°C - 85°C) BT: ±100 ppm (-20°C-70°C);
Lagring Time.Range	-40°C ~ +85°C
Equivalent Series Resistance (ESR)	Se tabell
Lastkapacitans (CL)	4pf ~ ∞
Shuntkapacitans (Co)	< 5pf
Isolationsmotstånd	> 500MΩ Vid DC 100V
Drive Level	1μw ~ 100μw
Åldrande (år)	±3 ppm (år)

Frekvenser kontra ekvivalent serieresistans

Frekvens (MHz)	Läge	ESR (Ω)
3 500 ≤ f < 4 000	AT/FOND	150 ~ 100
4 000 ≤ f < 6 000	AT/FOND	100 ~ 60
6 000 ≤ f < 10 000	AT/FOND	60 ~ 50
10 000 ≤ f < 15 000	AT/FOND	50 ~ 30
15 000 ≤ f < 35 000	AT/FOND	≤ 25
21 000 ≤ f < 40 000	AT/FOND	≤ 40
25 000 ≤ f < 100 000	3:e övertonen	80 ~ 60
Utöver parametrarna som anges i tabellen kan den utformas efter kundens behov.

Kontakta säljare för andra specifikationer.
