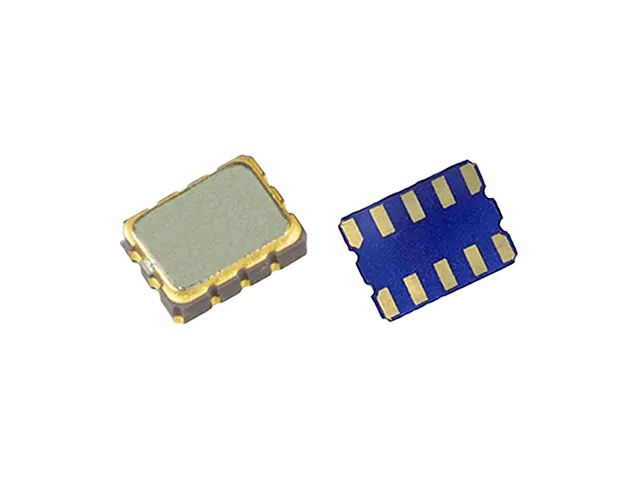

Name: Kvartskristallresonator RTC 3.2*2.5
Uploaded: 2026-06-08T10:35:00+08:00
Description: HLC RTC kristallresonatorer ger exakt realtidsklockfunktionalitet, låg strömförbrukning och pålitlig timingprestanda.

Elektriska specifikationer	Symbol	Skick	Gradering	Enhet
Matningsspänning	VDD	Mellan VDD och GND	-0,3 ~ 6,5	V
Matningsspänning	VBAT	Mellan VBAT och GND	-0,3 ~ 6,5	V
Ingångsspänning	Vin	FOE, SCL, SDA-stift	GND=0,3 ~ 6,5	V
Utspänning①	Vout1	FOUT stift	GND=0,3 ~ DD+0,3	V
Utspänning②	Vout2	SDA och / INT stift	GND=0,3 ~ 6,5	V
Temperaturområde	Lagring	När den förvaras separat, utan förpackning	-55 ~ 125	°C
Frekvensstabilitet	△f/f	Ta=0°C till +50°C, VDD=3,0V	-3,4 ~ 3,4	PPM
Frekvensstabilitet	△f/f	Ta=-40°C till +85°C, VDD=3,0V	-5 ~ 5	PPM
Frekvens/spänningsegenskaper	f/V	Ta=+25°C, VDD=2,0V till 5,5VC	±1,0 Max.	PPM/V
Symmetri (arbetscykel)	Tw/T	50 % av VDD-nivån	40 ~ 60	%
Stigtid för SCL och SDA	Tr		0,3 Max.	usa
Hösttid för SCL och SDA	Tf		0,3 Max.	usa
SCL klockfrekvens	fsCL		400 Max.	KHZ
Inställningstid för starttillstånd	tSU;STA		0,6 min	oss
Hålltid för starttillstånd	tHD;STA		0,6 min	oss
Datainställningstid	tSU;DAT		100 min	ns
Datahållningstid	tHD;DAT		0 min	ns
Buss tomgångstid mellan start- och stopptillstånd	tBUF		1,3 min	oss
Tid när SCL = "L"	tLOW		1,3 min	oss
Tid när SCL = "H"	lår		0,6 min	oss
Oscillation starttid	tSTA	Ta=+25°C, VDD=1,6V~5,5VC	1 max	s
Oscillation starttid	tSTA	Ta=-40°C~+85°C, VDD=1,6V~5,5VC	3 max	s
Åldrande vid 25°C första året (max)			±3,0 max	PPM
Temperatursensor noggrannhet	Tsensor	VDD=3,0 V	±5,0 Max.	°C
Utöver parametrarna som anges i tabellen kan den utformas efter kundens behov

Inbyggd 32,768 kHz DTCXO
Stöder I 2C-Buss höghastighetsläge (upp till 400 kHz)
Larmavbrottsfunktion för dag, datum, timme och minutinställningar
Väckningstimeravbrott
Tidsuppdateringsavbrottsfunktion för sekunder, minuter
Temperaturkompenserad 32,768 kHz utgång med OE-funktion (FOE- och FOUT-stift)
Automatisk korrigering av skottår (från 2000 till 2099)
Brett gränssnittsspänningsområde: 2,5 V till 5,5 V
Brett tidshållande spänningsområde: 1,6 V till 5,5 V
Låg strömförbrukning: 0,90 uA / 3 V (typ.)
Inbyggd backup-omkopplingskrets.
