KVARTSKRISTALLENHET
SMD7.0x5.0

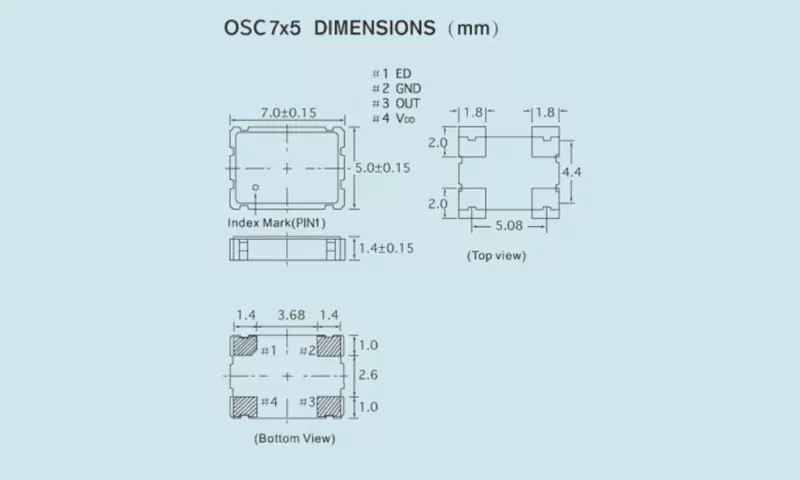

SMD-OSCILLATOR 4-PADS-PAKET 7,0x5,0
| Elektriska specifikationer | OSC7050 | |
| Frekvensområde (F0) | 1 MHz ~ 156,25 MHz | |
| Fläktutformning | CMOS/HCOMS/LVCMOS | |
| Matningsspänning (VDD) Rekommenderad drift | 1,8 V, 2,5 V, 2,8 V, 3,3 V, 5,0 V ±10 % | |
| Driftstemperaturområde | -40℃℃~+85℃、-40℃~+125℃℃eller specificera | |
| Frekvensstabilitet över temperatur | +20 ppm, +50 ppm, +100 ppm, eller specificera | |
| CMOS | ||
| VOLYM (max) | 0,18V, 0,25V, 0,28V, 0,33V, 0,5V | |
| VOH(min) | 1,62V, 2,25V, 2,52V, 2,97V, 4,5V | |
| Förvaringstemperaturintervall | -55℃~+125℃ | |
| Ingångsström | 3,3V | 1,544 MHz ~ 32 MHz 35 mA (15 pF) |
| 32 MHz ~ 85 MHz 45 mA (15 pF) | ||
| 85 MHz ~ 200 MHz 60 mA (15 pF) | ||
| 5,0V | 1,544 MHz ~ 32 MHz 35 mA (15 pF) / 45 mA (30 pF) | |
| 32 MHz ~ 85 MHz 50 mA (15 pF) / 60 mA (30 pF) | ||
| 85 MHz ~ 200 MHz 70 mA (15 pF) | ||
| Symmetri (arbetscykel) | 40%~60%:45%~55% | |
| Ökning/Fulltid (vid 0,2VDD ~ 0,8VDD) | 10ns max | |
| Lastkapacitans | 15pF/30pF/50pF | |
| Starttid (typisk) | 10 ms max (15 pF) | |
| E/D-funktion | PIN#1 Öppen eller Vhigh≥0,7VDD | PIN-kod 3 Aktiv |
| PIN#1 Vlow≥0.3VDD | Highz | |
| Åldrande vid 25°C första året (max) | +1 ppm/år, +3 ppm/år, ±5 ppm/år | |
| Utöver parametrarna som anges i tabellen kan den utformas efter kundens behov. | ||
