Quartz Crystal Resonator GLASS 5.0*3.2
5,0*3,2

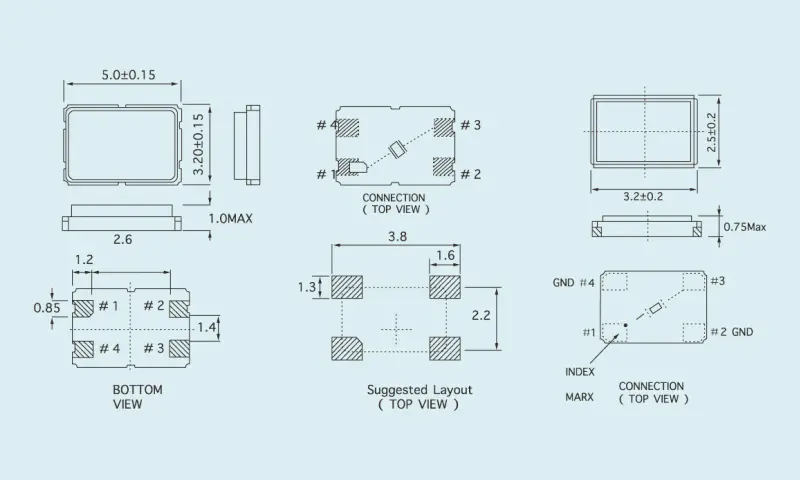

Kvartskristallresonator SMD 3.2*2.5 SMD 3,2*2,5
TYP | SMD3.2×2.5 |
Frekvensområde | 8MHZ ~ 200MHz |
Kristallsnitt och Mode | AT/FOND & 3:e övertonen |
Frekvenstolerans (vid 25°C) | ±5ppm ~ ±20ppm, eller specificera |
Frekvens Temperaturegenskaper | ±10 ppm (-20°C - 70°C); ±30 ppm (-40°C - 85°C), eller specificera |
Drifttemperaturområde | -40°C ~ +125°C |
Lagring Time.Range | -55°C ~ +125°C |
Equivalent Series Resistance (ESR) | Se tabell |
Lastkapacitans (CL) | 5pf ~ ∞ |
Shuntkapacitans (Co) | < 3pf |
Isolationsmotstånd | > 500MΩ Vid DC 200V |
Drive Level | 10μw ~ 200μw |
Åldrande (år) | +3 ppm (år) |
Frekvenser kontra ekvivalent serieresistans
Frekvens (MHz) | Läge | ESR (Ω) SMD3,2×2,5 |
8 000 ≤ f < 12 000 | AT/FOND | ≤ 180 |
12 000 ≤ f <20 000 | AT/FOND | ≤ 80 |
20 000 ≤ f <30 000 | AT/FOND | ≤ 30 |
30 000 ≤ f <54 000 | AT/FOND | ≤ 20 |
Utöver parametrarna som anges i tabellen kan den utformas efter kundens behov | ||
Kontakta säljare för andra specifikationer.
