SMD-OSCILLATOR
4-PADS-PAKET 3,2x2,5

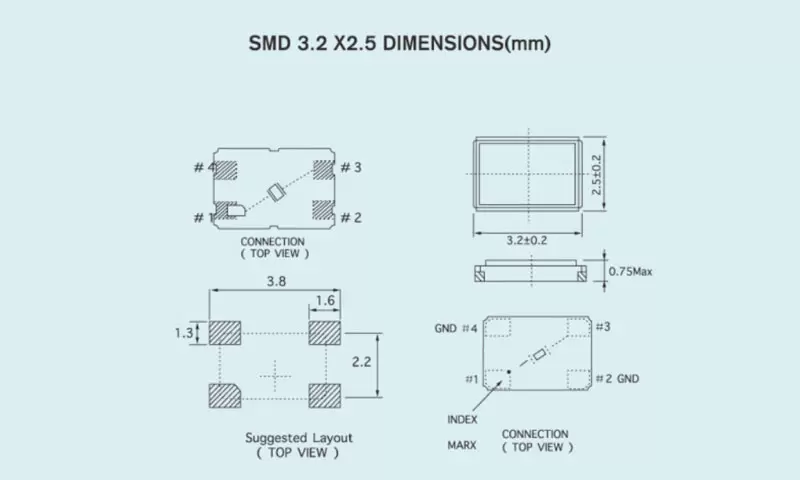

KVARTSKRISTALLENHET SMD3.2x2.5
| TYP | SMD3.2x2.5 |
| Frekvensområde | 8MHz~200MHz |
| Kristallslipning och läge | AT/FUND & 3:e övertonen |
| Frekvenstolerans (vid 25 °C) | ±5 ppm ~ ± 20 ppm, eller specificera |
| Frekvens Temperaturegenskaper | ±10 ppm (-20℃-70℃); ±30 ppm (-40°C-85℃), eller specificera |
| Driftstemperaturområde | -40℃~+125℃ |
| Lagringstid.Intervall | -55℃~+125℃ |
| Ekvivalent serieresistans (ESR) | Se tabell |
| Lastkapacitans (CL) | 5pf~∞ |
| Shuntkapacitans (Co) | <3pf |
| Isoleringsmotstånd | >500MΩ Vid DC 200V |
| Drivnivå | 10 μw ~ 200 μw |
| Åldrande (år) | ±3 ppm (år) |
FREKVENSER VS. EKVIVALENT SERIERESISTANS
| Frekvens (MHz) | Läge | ESR(Ω)SMD3.2x2.5 |
| 6 000 ≤f | AT/FOND | |
| 6 000<f<20 000 <="" td=""> | AT/FOND | |
| 20 000 ≤f<40 000 | AT/FOND | |
| 40 000≤f<80 000 | 3:e övertonen | |
| 8 000 ≤f<12 000 | AT/FOND | ≤180 |
| 12 000≤f<20 000 | AT/FOND | ≤ 80 |
| 20 000≤f<30 000 | AT/FOND | ≤ 30 |
| 30 000≤f<54 000 | AT/FOND | ≤ 20 |
| Utöver parametrarna som anges i tabellen kan den utformas efter kundens behov | ||
